Vægmonteret netværksskab: Typer, udvalg og sammenligningsvejledning

Almindelige typer og karakteristika

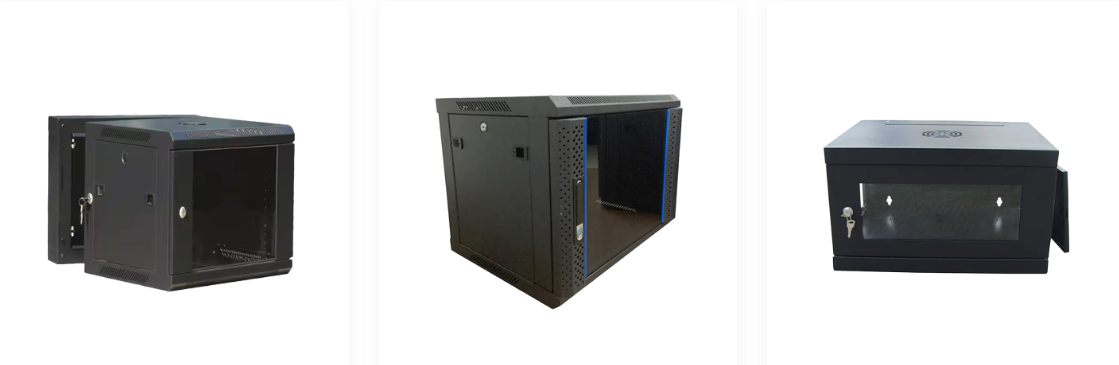

Vægmonterede netværksskabe er generelt kategoriseret efter dørkonfiguration og indkapslingsdybde, som begge påvirker udstyrsadgang, ventilation og hvor meget kabelføring, skabet kan rumme. Valg af den rigtige type afhænger af, hvor ofte skabet vil blive tilgået, og hvor meget udstyr det skal rumme.

Dørmateriale er en anden karakteristisk egenskab, med hærdet glasdøre, der almindeligvis anvendes, hvor visuel overvågning af udstyrsstatuslys er nyttig, og perforerede eller solide metaldøre, der anvendes, hvor luftstrøm eller fysisk sikkerhed er den højeste prioritet. Kabinets dybde varierer også betydeligt, da kabinetter med lav dybde passer til switche og patchpaneler, mens dybere kabinetter er nødvendige for at rumme servere, UPS-enheder eller udstyr med kabler bagpå og strømforsyninger, der strækker sig længere tilbage.

Struktur og arbejdsprincip

Et vægmonteret netværksskab fungerer ved at kombinere en fast stål- eller aluminiumsramme, standard 19-tommer monteringsskinner og et aflåseligt kabinet til at holde netværksudstyr sikkert i en indstillet højde over gulvet, mens luftstrømmen og kabelføringen styres inden for et begrænset fodaftryk. De strukturelle elementer er designet til at arbejde sammen, så udstyret forbliver organiseret, afkølet og beskyttet selv i et relativt lille kabinetvolumen.

Kabinets kapacitet er generelt beskrevet i rackenheder, eller U, med almindelige vægmonteringsstørrelser, der spænder fra omkring 4U til meget kompakte installationer op til 15U eller mere for skabe, der understøtter flere aktive enheder og patchpaneler. Fordi vægmonterede skabe har et mindre indvendigt volumen end gulvstående stativer, er termisk styring en mere kritisk designovervejelse, hvilket er grunden til, at ventilationsåbninger, ventilatormonteringsanordninger og skabsdybde alle skal matches til den forventede varmebelastning af udstyret før installation.

Ansøgningsscenarier og udvælgelseskriterier

Vægmonterede netværksskabe anvendes på tværs af virksomhedskontorer, offentlige transportknudepunkter, kommercielle lokaler, netværksdistributionspunkter og bolignetværksskabe, med valget drevet hovedsageligt af antallet og typen af enheder, der skal huses, tilgængelig vægplads, og hvor ofte skabet skal tilgås. At få disse faktorer rigtigt på specifikationsstadiet undgår senere problemer såsom utilstrækkelig køling eller utilstrækkelig kabelstyringsplads.

U-kapacitet er ofte udgangspunktet for udvælgelsen, da den direkte bestemmer, hvor mange kontakter, patchpaneler og andre rack-monterede enheder et skab kan rumme, samtidig med at der er plads til fremtidig udvidelse. Linjediagrammet nedenfor illustrerer et generelt, repræsentativt mønster af, hvordan påkrævet kabinetkapacitet har en tendens til at relatere til netværkskompleksitet, efterhånden som antallet af tilsluttede enheder på et websted vokser, hvilket er nyttig kontekst, når man skal vælge et vægmonteret kabinet til en ny eller ekspanderende installation.

Før du gennemgår diagrammet, skal du være opmærksom på, at det faktiske kapacitetsbehov varierer afhængigt af webstedets design, udstyrstype og planlagte redundans, så den viste linje repræsenterer et generelt planlægningsmønster snarere end en fast formel. Den vandrette akse repræsenterer et stigende antal tilsluttede netværksenheder på et sted, fra et lille filialkontor op til en større fordelt kontoretage, mens den lodrette akse repræsenterer den generelle tendens i anbefalet kabinet U-kapacitet, efterhånden som antallet af enheder vokser. Linjen illustrerer, hvorfor meget små pladser ofte kan betjenes af kompakte kabinetter, mens pladser med tættere tilslutningsbehov generelt kræver et trin op i kapacitet i god tid før kabinettet bliver fysisk fyldt.

Linjens opadgående tendens afspejler det generelle forhold mellem enhedstæthed og kabinetkapacitetsbehov, men kurven er ikke perfekt lineær, da anbefalet kapacitet har en tendens til at accelerere noget, når et sted bevæger sig fra en lille filialinstallation mod en tættere mellemstor kontorgulv. Dette skyldes, at tættere steder typisk tilføjer ikke kun flere switche, men også flere patchpaneler, kabelstyringstilbehør og nogle gange små UPS-enheder, som alle optager U-plads hurtigere, end antallet af enheder alene antyder. Et lille filialkontor med en håndfuld arbejdsstationer kan ofte betjenes komfortabelt af et kompakt 6U til 9U kabinet, mens en mellemstor kontoretage med væsentligt flere tilsluttede enheder og flere patchpaneler generelt har fordel af at gå op til en 12U til 15U eller større konfiguration. Planlægning af vækst på kort sigt er en praktisk grund til at vælge et skab med en vis ekstra U-kapacitet frem for at dimensionere nøjagtigt til det aktuelle antal enheder, da eftermontering af et større skab senere er mere forstyrrende end at installere tilstrækkelig kapacitet fra starten. Det er også værd at tage højde for U-pladsen, der forbruges af kabelstyringstilbehør og eventuelle planlagte ventilatorenheder, da disse reducerer den effektive kapacitet til rådighed for aktivt udstyr. Websteder, der forventer hurtig ekspansion, såsom nye kommercielle udviklinger eller voksende virksomhedskontorer, er generelt bedre tjent med planlægning i den højere ende af det anbefalede interval vist i denne trend. Denne form for kapacitetsplanlægningssamtale er en af ​​de mest almindelige diskussioner mellem it-integratorer og en vægmonteret netværksskabsproducent eller -leverandør under specifikationsfasen af ​​et projekt.

Detaljeret sammenligning af vægmonterede og gulvstående skabe

Vægmonterede og gulvstående netværksskabe tjener det samme generelle formål med at huse og beskytte rack-monteret udstyr, men de adskiller sig væsentligt i kapacitet, fodaftryk og egnethed til forskellige stedtyper. At forstå disse forskelle hjælper købere med at undgå at specificere et underdimensioneret gulvstående skab eller en overdimensioneret vægmonteringsenhed til et givet sted.

Ud over den overordnede skabstype er køleydelsen på tværs af forskellige dør- og ventilationskonfigurationer en anden faktor, der er værd at sammenligne direkte, da det påvirker udstyrets pålidelighed i lukkede rum. Varmekortet nedenfor præsenterer en generel, illustrativ sammenligning af relativ luftstrømsydelse på tværs af tre almindelige dørtyper og tre ventilationskonfigurationer, baseret på generelle tekniske principper snarere end et specifikt testdatasæt.

Før du gennemgår varmekortet, er det værd at bemærke, at den faktiske termiske ydeevne afhænger af udstyrets varmeydelse, omgivende temperatur i rummet og installationsforhold, så gitteret nedenfor bør læses som en generel relativ sammenligning snarere end en garanteret kølespecifikation for en bestemt installation. Gitteret sammenligner massive metaldøre, perforerede metaldøre og hærdet glasdøre på tværs af passiv ventilation, enkeltventilatorassisteret ventilation og dobbeltventilatorassisteret ventilation, med mørkere skygger, der generelt repræsenterer en stærkere relativ luftstrømsydelse i denne kombination.

Det generelle mønster, der vises i gitteret, er, at perforerede metaldøre konsekvent leverer den stærkeste relative luftstrømsydelse på tværs af alle tre ventilationskonfigurationer, da perforeringsmønsteret tillader kontinuerlig passiv luftudveksling, selv før en ventilator tilføjes. Døre i massivt metal og hærdet glas viser en lignende relativ ydeevne til hinanden, da begge begrænser passiv luftstrøm til de dedikerede ventilationsåbninger, der er indbygget i skabsrammen i stedet for selve døren. At flytte fra passiv ventilation til en enkelt ventilator giver en mærkbar forbedring på tværs af alle dørtyper, som afspejler, hvor meget aktiv luftstrøm bidrager i forhold til at stole på naturlig konvektion alene i et lukket vægmonteret kabinet. Tilføjelse af en ekstra blæser giver en yderligere, men forholdsvis mindre forbedring, hvilket tyder på et faldende afkast, når luftstrømmen ikke længere er den primære begrænsende faktor, og selve varmebelastningen bliver den mere relevante variabel. For skabe, der rummer udstyr med højere varmeeffekt, såsom flere aktive kontakter eller en lille UPS, er parring af en perforeret dør med mindst en-ventilatorassistance et rimeligt generelt udgangspunkt baseret på denne sammenligning. Til installationer med lavere varmeydelse, såsom et lille patchpanel og en enkelt kontakt, er passiv ventilation med en massiv- eller glasdør ofte tilstrækkelig, hvorfor dørtypen bør vælges sammen med forventet udstyrsbelastning frem for efter æstetisk præference alene. Denne form for sammenligning af luftstrøm og dørtype er et praktisk diskussionspunkt, når man arbejder med en vægmonteret netværksskabsproducent for at færdiggøre en specifikation for en varmefølsom installation. Rummets omgivende temperatur og skabsplacering, såsom nærhed til direkte sollys eller andre varmekilder, bør også tages i betragtning ved siden af ​​selve døren og ventilatorkonfigurationen.

Branchetendenser på tværs af applikationssegmenter

Efterspørgslen efter vægmonterede netværksskabe er udvidet ud over traditionel virksomhedskontorbrug, efterhånden som flere sektorer anvender struktureret, lukket udstyrsopbevaring til netværks- og opladningsinfrastruktur. Det grupperede søjlediagram nedenfor præsenterer en generel, illustrativ sammenligning af relativ efterspørgselsvækst på tværs af fire applikationssegmenter over en nylig flerårig periode, baseret på generel industriobservation snarere end et specifikt målt datasæt.

Før du gennemgår diagrammet, bør det læses som en generel retningsbestemt illustration snarere end en præcis statistik, da vækstmønstrene varierer betydeligt fra region til region og markedssegment. Fire segmenter sammenlignes: virksomhedskontorer, offentlige transportknudepunkter, kommercielle og detailhandelslokaler og boliginstallationer, hver vist med to grupperede kolonner, der repræsenterer en relativ efterspørgselsindikator på et tidligere og et nyere tidspunkt.

Virksomhedskontorsegmentet viser den højeste samlede efterspørgselsindikator på tværs af begge perioder, i overensstemmelse med dets position som den traditionelle kerneapplikation til vægmonterede netværksskabe, selvom dens relative vækst mellem perioder er mere moderat sammenlignet med de tre andre segmenter. Offentlige transportknudepunkter viser en af ​​de større relative stigninger mellem den tidligere og den seneste periode, som stemmer overens med bredere infrastrukturinvesteringer i forbindelse på stationsniveau, passagerinformationssystemer og overvågningsnetværk, der kræver distribuerede, pladseffektive udstyrsindkapslinger. Kommercielle lokaler og detaillokaler viser et lignende vækstmønster, hvilket afspejler øget anvendelse af netværksforbundne salgssteder, tilslutningsmuligheder i butikker og sikkerhedsudstyr, der drager fordel af et kompakt, vægmonteret kabinet i stedet for et dedikeret udstyrsrum. Boligsegmentet starter fra den mindste base af de fire segmenter, men viser en forholdsmæssigt meningsfuld stigning, som er i overensstemmelse med voksende hjemmenetværkskompleksitet, efterhånden som flere husstande anvender flere tilsluttede enheder, smarte hjemmesystemer og hjemmekontoropsætninger, der drager fordel af organiseret, lukket kabling. Samlet set tyder mønsteret på, at selvom virksomhedskontorer fortsat er det største applikationssegment i absolutte tal, sker den hurtigste relative vækst i transport-, kommercielle- og boligsegmenter, hvilket udvider rækken af ​​miljøer, hvor vægmonterede skabe er specificeret. Denne diversificering er en af ​​grundene til, at producenter i stigende grad tilbyder OEM- og ODM-konfigurationsmuligheder, da transport-, erhvervs- og privatkunder ofte har forskellige krav til dørstil, låsetype og skabsæstetik sammenlignet med en standard virksomhedskontorinstallation. For virksomheder, der betjener flere segmenter, peger denne tendens også i retning af værdien af ​​en fleksibel produktlinje, der kan konfigureres til forskellige scenarier i stedet for et enkelt fast kabinetdesign.

Denne form for fleksible, scenariedrevne tilgang er central for, hvordan nyere producenter placerer deres produktlinjer til vægmonterede kabinetter. Ningbo Cixi Communication Technology Co., Ltd., etableret i februar 2024 og baseret i Ningbo City, Zhejiang-provinsen, fokuserer på design, forskning og udvikling, produktion og handel med netværksskabe og opladningsskabe og tilbyder one-stop-løsninger til kommunikationsudstyrsinfrastruktur. Som en professionel OEM-vægmonteret netværksskabsproducent og ODM-vægmonteret netværksskabsvirksomhed, opererer virksomheden med et internt designteam til at understøtte konfigurationsbehov på tværs af netværksdatacentre, virksomhedskontorer, offentlige transportknudepunkter, kommercielle lokaler og personlige boliger, hvilket afspejler det samme bredere udvalg af applikationssegmenter beskrevet ovenfor. Virksomheden lægger vægt på produktsikkerhed sammen med et fortsat fokus på intelligens og brugervenlighed som en del af sin produktudviklingstilgang.

Vedligeholdelsesvejledning for langsigtet pålidelig drift

Rutinemæssig inspektion sørger for, at et vægmonteret netværksskab fungerer pålideligt, især med hensyn til termisk styring, vægmonteringsintegritet og kabelorganisering, som alle gradvist kan forringes, hvis de efterlades ukontrolleret over flere års kontinuerlig service.

1. Inspicer vægmonteringsbeslag og fastgørelsesanordninger med jævne mellemrum for at bekræfte, at de forbliver sikre, især i skabe med tungere udstyrsbelastninger.
2. Rengør ventilationsåbninger og blæserfiltre regelmæssigt for at forhindre støvopbygning i at begrænse luftstrømmen og øge den indre temperatur.
3. Kontroller ventilatordriften, hvis den er monteret, for at bekræfte fortsat funktion, da en defekt ventilator kan gå ubemærket hen, indtil temperaturrelaterede problemer opstår.
4. Gennemgå kabelstyringsrouting med jævne mellemrum for at forhindre overfyldning, hvilket kan begrænse luftstrømmen og gøre fremtidige flytninger, tilføjelser eller ændringer vanskeligere.
5. Bekræft, at dørlåse og hængsler forbliver i god stand for at opretholde den tilsigtede fysiske adgangskontrol.
6. Overvåg den indvendige skabstemperatur, hvor det er muligt, især i skabe med begrænset passiv ventilation, for at fange udviklende termiske problemer tidligt.

Ved at føre en simpel vedligeholdelseslog for kabinetter på tværs af en distribueret webstedsportefølje, især til transporthubs og kommercielle installationer på flere steder, bliver det nemmere at planlægge proaktiv blæserudskiftning eller omdrejning af beslag, før en fejl påvirker netværkets oppetid. Fordi vægmonterede skabe ofte installeres i mindre hyppigt besøgte rum end et centralt serverrum, er det generelt mere effektivt at etablere en planlagt inspektionsrutine end at stole på udstyrsalarmer alene for at markere et udviklende problem.
